电子报
浙江安顺化纤有限公司 研发工程师 秦治平
1. 前言
抗菌型纤维(Antibacterial Fiber)一直是纺织行业中人们关注的话题之一,其使用的抗菌剂(Antibacterial Agent)材料可以是银离子(Silver Ion)、铜离子(Copper Ion)、纳米银(Nano Silver)及纳米氧化锌(Nano Zinc Oxide)…等等。加工的工艺又可以是从纺织品的后整理加工,一直演进至透过化纤熔融纺丝法(Melt Spinning),甚至是直接于聚合端采用原位聚合法(In-situ Polymerization)[1][2]来赋予纤维及其织物获得一定的抗菌效果。本文在此介绍浙江安顺化纤有限公的抗菌ES纤维的材料与性能。
2. 抗菌剂的种类与选择
ES纤维(Ethylene Propylene Side By Side)是一种低熔点的皮芯型(Sheath-core)纤维,通常芯层的纺织纤维材料为聚丙烯(Propylene, PP)或是聚酯(Polyester, PET),皮层的纺织纤维材料为聚乙烯(Polyethylene, PE),这使得纤维的表层熔点为130℃,非常适合应用于热风工艺之热风无纺布,即卫生材料行业。有鉴于此,在抗菌剂的选择上,在考虑抗菌性能的同时,亦要考虑其安全性能。如表1所示,纳米氧化锌的抗菌性能虽比不上其他的抗菌剂,但在生物相容性及颜色上表现十分良好,故十分适合应用于卫生材料行业,所以在这样的基础上选择纳米氧化锌作为抗菌ES纤维的抗菌剂。
表1 常用抗菌剂抗菌性能与安全性能比较
抗菌剂 |
抗菌性能 |
生物相容性 |
颜色 |
银离子(Silver Ion) |
强 |
差 |
深 |
铜离子(Copper Ion) |
强 |
差 |
深 |
纳米银(Nano Silver)[3][4] |
强 |
中 |
深 |
纳米氧化锌(Nano Zinc Oxide) |
中 |
优 |
白 |
铜银锌复合 |
强 |
差 |
深 |
3. 纳米氧化锌(Nano Zinc Oxide, NPs ZnO)抗菌机制
抗菌ES纤维的工艺是纺丝时于高分子中添加纳米氧化锌,赋予纤维永久性之抗菌效果,这样的抗菌形式属于非溶出型。如图1所示,(1)纳米氧化锌在一定环境下,会分解出带字由电荷的电子(e-),同时会留下带正电荷的空穴(h+);(2)细菌的细胞壁带有负电荷,空穴会吸附于细菌及病毒的细胞壁,并发生氧化还原的作用,使大多数细菌及病毒死亡。

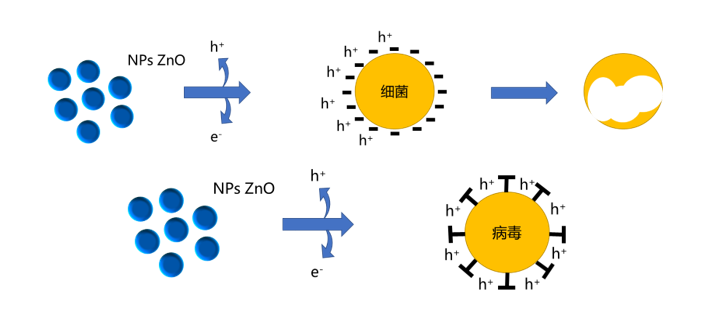

图1 纳米氧化锌抗菌机制图
4. 抗菌ES纤维产品规格及性能
抗菌ES纤维产品规格及应用如表2所示,抗菌效果如表3所示。
表2 抗菌ES纤维产品规格及应用
纤维形貌 |
规格 |
卫生材料及其他领域应用 |
|||||
材料 |
纤维结构 |
面层 |
底层 |
ADL |
芯层 |
其他 |
|
PE/PET
PE/rPET PE/OBP-PET PE/PP |
皮芯型 |
1.2/1.5/1.8/2D*38mm 单亲/多亲/弱多亲 |
V |
X |
X |
X |
V |
表3 抗菌效果及其他性能
测试项目 |
测试规范 |
菌种或病毒种 |
抗菌或抗病毒率(%) |
其他结果 |
抗(抑)菌 |
GB 15979-2002 C5 |
大肠杆菌 (Escherichia coli) |
52.50 |
N/A |
金黄色葡萄球菌 (Staphylococcus aureus) |
30.30 |
N/A |
||
白色念珠菌 (Candida albicans) |
58.10 |
N/A |
||
GB/T 20944.2-2007 |
大肠杆菌 (Escherichia coli) |
>99.00 |
N/A |
|
金黄色葡萄球菌 (Staphylococcus aureus) |
>99.00 |
N/A |
||
白色念珠菌 (Candida albicans) |
>99.00 |
N/A |
||
抗病毒 活性实验 |
ISO 18184: 2019(E) |
HCoV-229E 人冠状病毒 |
99.11 |
N/A |
H3N1 甲型流感病毒 |
99.18 |
N/A |
||
皮肤变态反应试验 |
GB15979-2002 A |
N/A |
N/A |
未见皮肤 变态反应 |
一次阴道黏膜刺激试验 |
N/A |
N/A |
刺激指数 1.11(极轻) |
|
备注:抗菌与抗病毒用之抗菌ES纤维中纳米氧化锌含量不同。 |
5. 结论
纳米氧化锌除了有抗菌的功能外,亦有抗紫外光、吸臭等功能,其产品应用极需要我们去思考及开发,以拓展抗菌ES纤维之应用维度。另外,许多客户都在提及有机抗菌剂的使用,但在当前的技术水平下,因有机抗菌剂通常不耐高温,在高温熔融纺丝工艺的温度条件下容易产生热裂解,使抗菌剂失去效果,当前这是需要去克服之技术难题,以市场的需要来做为研发题目轴心,故有机抗菌ES纤维将是下一步我们研发部要继续进行的新课题。
参考文献
(1) 郑国彬、秦治平,以化学合成法制作聚酰胺6凉感切片之研究,逢甲大学硕士学位论文,2016
(2) 常品瑀、秦治平、黄富亮、刘仁涌、张景棠、郑国彬,原位聚合法制备含椰碳聚酰胺6切片与其功能性之研究,纤维科技研讨会,2016
(3) 郑又谦、陈建伟、秦治平、张景棠、郑国彬,以含银蒙托土/聚酰胺6复合材料热性质与抗菌性质之研究,纤维科技研讨会,2016
(4) Chih-Ping Chin, Kou-Bing Cheng, Jen-Yung Liu, Chang-Mou Wu, The Thermal and Functional Properties of PU/CC@Ag Composite Films, Asian Textile Conference, 2015
E-mail: sales@bo-re-tech.com
www.bo-re-tech.com
